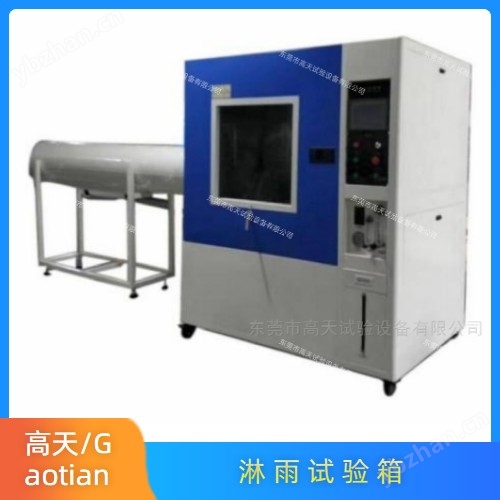

简要描述：很多电工电气、灯具、汽车零部件产品在户外存放、运输以及实际使用过程中，会面临高压喷水、强水流冲刷工况。GT‑IPX56‑1000 横向淋雨试验箱，专门用于完成 IPX5、IPX6 外壳强喷水防护等级测试，模拟高压水枪冲刷、暴雨喷淋等实际场景，用来检验产品外壳密封性能，为产品研发改进、型式检验、出厂检测提供可靠试验数据。广泛适用于电子电工、灯具、配电柜、电器元器件、汽车摩托车零部件等行业的防水性能验

设备严格遵循多项国内外标准：GB4208‑2017、IEC 60529:2013、ISO20653:2006、GB2423.38‑2005，满足道路车辆及电工电子产品 IPX5、IPX6 防水等级试验要求

主要技术参数

型号：GT‑IPX56‑1000

内箱尺寸：1000×1000×1000 mm(W×D×H)

外箱尺寸：约 3800×1060×1700 mm，喷水桶两节可拆卸（1250mm / 节）

转盘直径：600mm

转盘承重：20kg

转盘转速：1‑7R/min 可调

喷头配置：IPX5 喷头 1 个、IPX6 喷头 1 个

喷水流量：IPX5：12.5±0.625L/min；IPX6：100±5L/min

喷头至样品距离：2.5m

喷水压力：30‑100kPa（按流量调节）

试验时间：1S‑9999H59M59S 自由设定，标准试验不少于 3min

箱体材质：内箱、外壳均采用 SUS304 不锈钢

电源：三相五线 AC380V，50Hz，功率约 3KW

设备结构特点

整机采用横向分体式结构，喷水桶支持拆装，方便车间搬运进场。设备底部集成储水箱，配套不锈钢增压水泵，水流经过流量计、压力表、电磁阀后输送至侧面喷管喷头喷射到试样；喷水回落至底部水箱，实现水循环利用，节约试验用水，建议配套纯净水或者蒸馏水开展试验。

箱内配置防水旋转转盘，转速面板可调，样品随转盘 360° 转动，保证各个面都可以接受喷水冲击，消除测试死角。流量、压力依靠手动阀调节，搭配数位流量计、压力表实时直观读取试验参数，方便操作人员快速调试到标准规定工况。

整机内外箱体全部使用 SUS304 不锈钢制作，耐水耐腐蚀，长期潮湿环境下不易生锈，延长整机使用寿命。

控制系统与核心配件

设备搭载 7 寸昆仑通泰触摸屏，信捷 PLC 整套控制，操作界面简洁直观，喷水时长、转盘转速等参数直接在屏幕设置。关键元器件均选用市面成熟品牌：飞力水泵、中国台湾明纬开关电源、中国台湾士研继电器、正泰空气开关、巨屹流量计、亚德克电磁阀、瑞踊减速电机、欧姆龙相序保护器，配件通用性强，后期维修采购方便。

接线工艺遵照国标，线路布局规整，标识清晰。系统自带漏电、短路、缺相多重电气保护，出现异常可以及时切断输出，保障设备和操作人员安全。

使用条件说明

设备工作环境温度要求 15℃‑35℃，相对湿度 25%‑75% RH，大气压力 86‑106kPa；用户现场需要预留 4 分管进水口、排水口，电源需配置 32A 独立空气开关，电源线规格 4 平方毫米以上。

东莞市高天试验设备有限公司深耕试验设备研发生产 20 年，专注各类环境可靠性检测设备制造。从配件选材到整机装配调试，每一台设备均经过严格检验，可根据客户实际测试需求提供咨询与配套服务，欢迎广大客户咨询了解。
